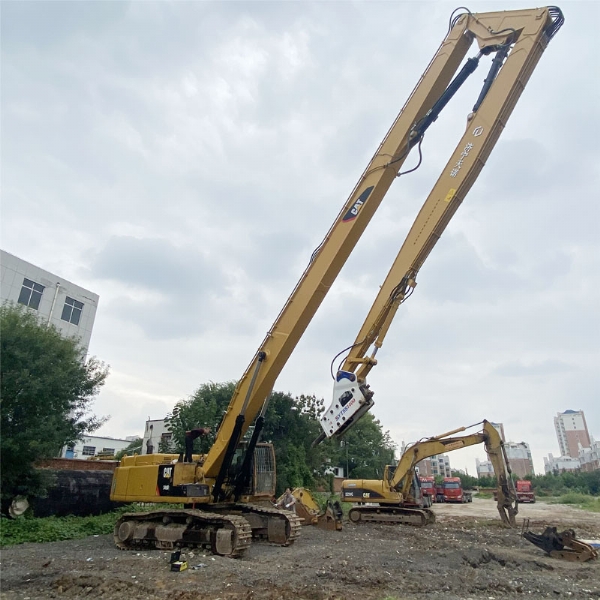

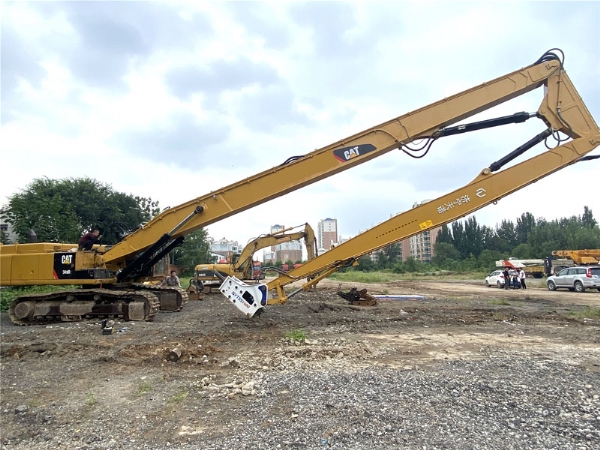

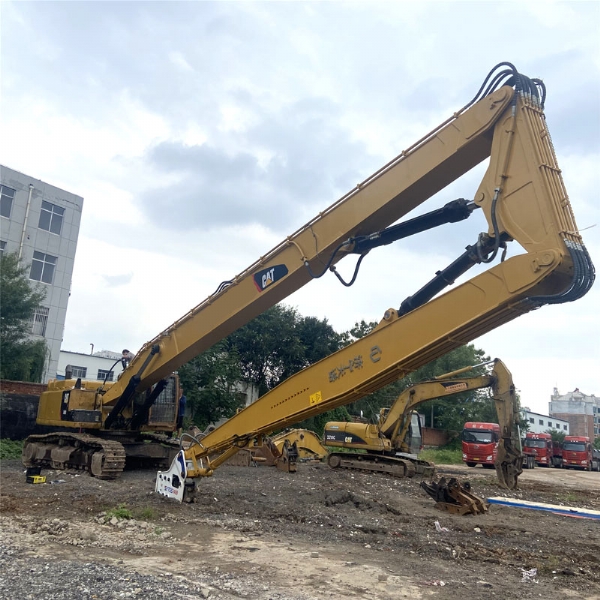

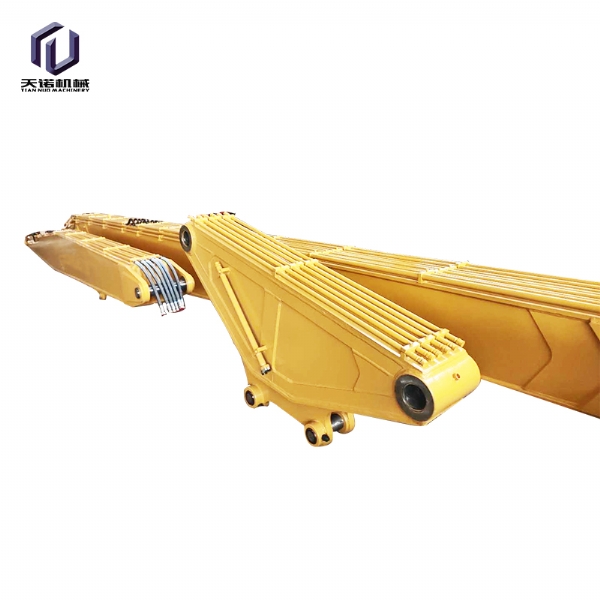

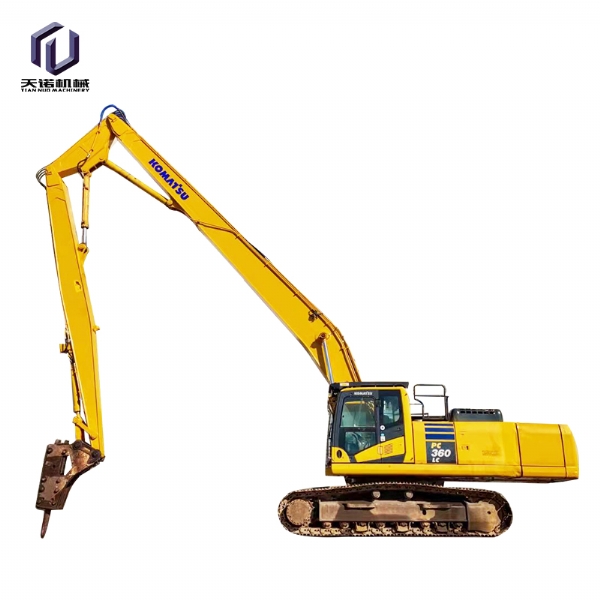

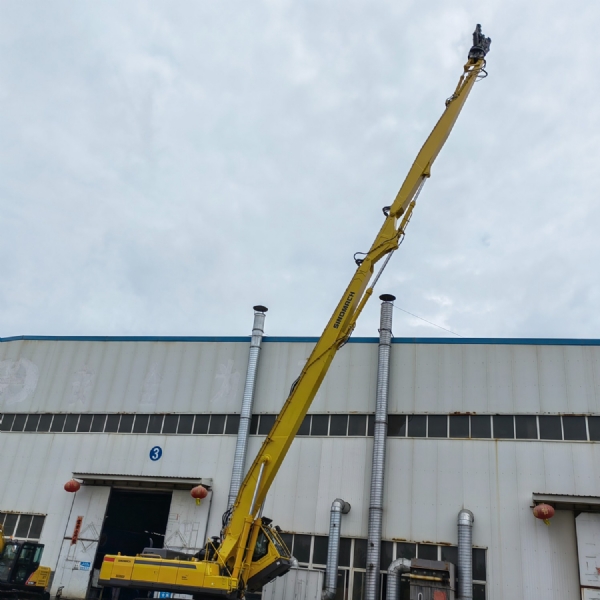

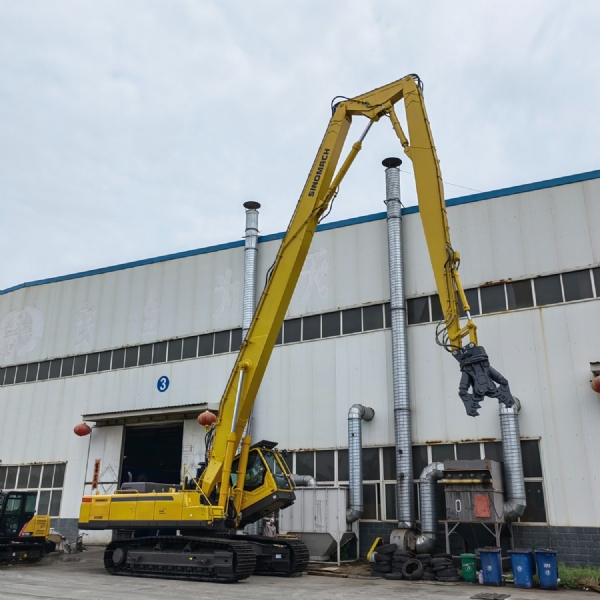

挖掘機三節臂
三節臂是為延長挖掘機工作范圍根據工況要求而設計制造的挖掘機前端工作裝置,不改變?cè)型诰驒C(jī)的使用性能,采用高強度合金板制造,極大提高作業范圍,工作范圍 13米-30米挖掘機加長臂使用范圍較廣、功能較多,其本具有挖掘、破碎、清鉤、鉆孔、推土等功能,從某種角度上來說切實的實現了一機多用的功能。挖掘機三節臂提升了挖掘機的機械化程度,機身 360°無壓力旋轉更是為設備的后續施工提供了便捷,此外該設備能夠在一些相對狹小的區域內工作,更是增加了施工的便利性。
按其作業方式分為:拆樓式加長臂,深坑式加長臂,打樁式加長臂;按其段數分為:二段式加長臂,三段式加長臂,四段式加長臂;按其性能分為:固定式加長臂,滑移式加長臂,伸縮式加長臂等。三節拆樓臂主要適用于高層建筑拆遷。挖掘機三節臂配置液壓剪,破碎錘等作業.
一.拆樓臂挖機改裝分為三個部分:
1、拆樓臂改裝
2、液壓油路改裝 +閥組
3、屬具改裝
可根據客戶機型和需求,設計定做。
二. 加長臂配置
20-25噸位挖掘機加長臂,可加長到16米,其配置為: 挖斗1個、鏟斗油缸1支、銷軸6支、 高壓軟管4條、黃油管3條、連桿總成1套、運輸連桿1套、加長大臂(8.5.米)、加長小臂(7.5米)。
25-34噸位挖掘機加長臂,可加長到20米,其配置為:挖斗1個、鏟斗油缸1支、銷軸6支、 高壓軟管4條、黃油管3條、連桿總成1套、運輸連桿1套、加長大臂(11米)、加長小臂(9米)。
35-40噸位挖掘機加長臂,可加長到22米,其配置為:挖斗1個、鏟斗油缸1支、銷軸6支、 高壓軟管4條、黃油管3條、連桿總成1套、運輸連桿1套、加長大臂(12米)、加長小臂(10米)。
40-50噸位挖掘機加長臂,可加長到26米,其配置為:挖斗1個、鏟斗油缸1支、銷軸6支、 高壓軟管4條、黃油管3條、連桿總成1套、運輸連桿1套、加長大臂(14米)、加長小臂(12米)。
Product introduction
產品介紹
挖掘機三節臂
三節拆樓臂技術參數 | |||||
適配挖機噸位 | Unit | 30-36T | 40-47T | ||
三節臂總長臂 | mm | 21000 | 22000 | 24000 | 26000 |
作業高度 | mm | 22050 | 23100 | 25100 | 27200 |
作業半徑 | mm | 20000 | 21000 | 23000 | 25000 |
小臂長度 | mm | 7200 | 7500 | 8000 | 8500 |
中臂長度 | mm | 2300 | 2300 | 2300 | 2300 |
大臂長度 | mm | 11500 | 12200 | 13700 | 15200 |
增加配重 | T | 5 | 5 | 5.5 | 6 |
前端工作裝置重量 | T | 2 | 1.5 | 1.8 | 1.6 |
